Retroreflectómetro: medición precisa de la retrorreflexión para la seguridad vial

La visibilidad es uno de los factores más críticos en la prevención de accidentes y en la gestión eficiente de infraestructuras viales. En este contexto, el retroreflectómetro se ha convertido en una herramienta clave para asegurar que señales, marcas viales y otros elementos reflectantes cumplen con los estándares normativos y ofrecen el nivel de visibilidad necesario tanto de día como de noche.

Estos dispositivos permiten medir con precisión el nivel de retrorreflexión de materiales reflectantes, un parámetro esencial para garantizar que los usuarios de la vía (conductores, ciclistas o peatones) puedan detectar e interpretar correctamente la señalización en condiciones adversas o con baja iluminación.

Retroreflexión

¿Qué es un retroreflectómetro y para qué se utiliza?

Un retroreflectómetro es un instrumento de medición diseñado para cuantificar la capacidad retrorreflectante de una superficie, es decir, su habilidad para reflejar la luz de vuelta hacia la fuente emisora. Este comportamiento óptico es clave en señalización vial, ropa de alta visibilidad, matrículas y elementos de balizamiento, ya que permite que los objetos sean visibles bajo la iluminación de los faros de los vehículos.

A diferencia de otros dispositivos ópticos, el retroreflectómetro simula las condiciones reales de observación nocturna, midiendo el coeficiente de luminancia retrorreflejada (RA o RL, dependiendo del tipo de material). Estas mediciones son imprescindibles para verificar el cumplimiento de normativas como la EN 1436 (marcas viales), EN 12899-1 (señales verticales) o la ISO 20471 (ropa de alta visibilidad).

Retroreflectometro

Su uso es habitual por parte de técnicos de mantenimiento, laboratorios de control de calidad, fabricantes de señalización y responsables de seguridad vial, ya que permite tomar decisiones basadas en datos objetivos sobre la durabilidad, legibilidad y eficacia de los materiales retrorreflectantes en distintas condiciones ambientales.

Tipos de retroreflectómetros según el plano de medición

Los retroreflectómetros se clasifican principalmente en función del tipo de superficie sobre la que realizan la medición: horizontal, vertical o inclinado. Cada uno está diseñado para analizar materiales específicos y simular el comportamiento de la luz en condiciones reales de circulación.

Retroreflectómetros horizontales

Retroreflectómetros Horizontales

Estos dispositivos están diseñados para evaluar la retrorreflexión de marcas viales y pavimentos. Simulan el ángulo de observación de un conductor respecto a las líneas de la carretera, midiendo el coeficiente RL. Son fundamentales para comprobar la visibilidad de pasos de peatones, líneas continuas o discontinuas, especialmente en condiciones nocturnas o de lluvia.
En T2S Ibérica ofrecemos equipos como el LTL-M, el LTL3000 y el LTL3500, que destacan por su precisión, conectividad y facilidad de uso en campo.

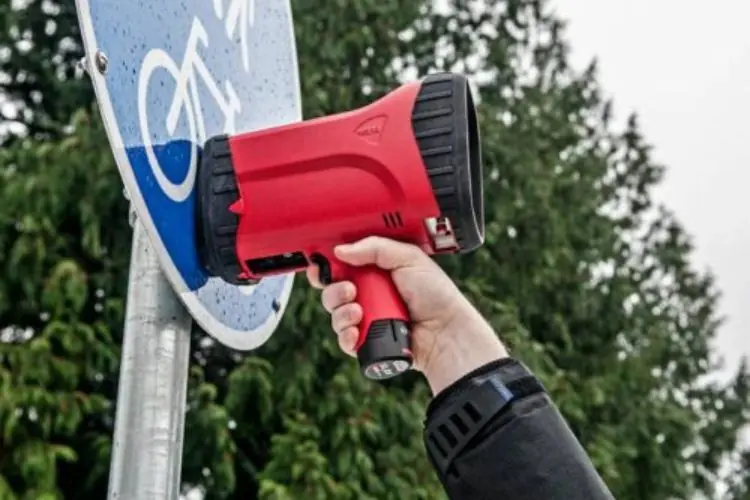

Retroreflectómetros verticales

retroreflectómetro

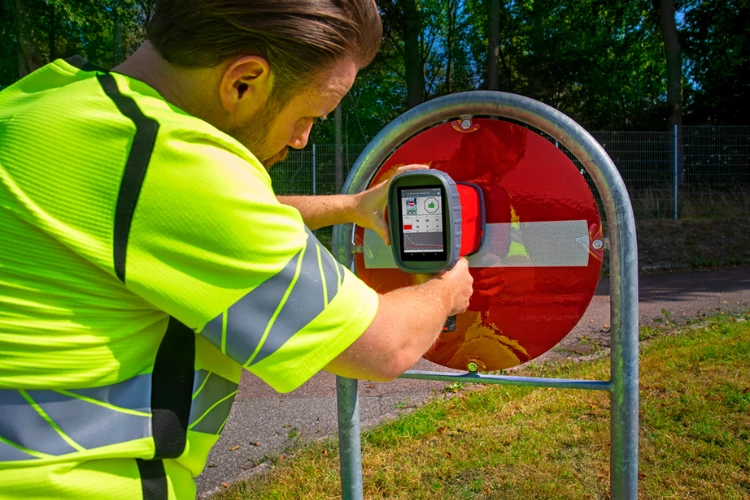

Se utilizan para medir la retrorreflexión en señales de tráfico, matrículas, placas de vehículos y tejidos. Analizan cómo se comporta la luz al incidir sobre una superficie vertical y regresar al punto de origen, simulando la visibilidad de estos elementos desde el vehículo.
El RetroSign GRX, disponible en T2S Ibérica, es una referencia en este segmento, con capacidad para medir diferentes colores, tipos de lámina y condiciones de iluminación.

Cómo funciona un retroreflectómetro: principios físicos y esquema de medición

El funcionamiento de un retroreflectómetro se basa en los principios de la retrorreflexión, un fenómeno óptico mediante el cual la luz que incide sobre una superficie es reflejada de vuelta hacia su fuente con una mínima dispersión. Esta propiedad es clave para la visibilidad en situaciones de baja luminosidad, como la conducción nocturna.

Principio óptico de la retrorreflexión

Cuando los faros de un vehículo iluminan una señal o una marca vial con material retrorreflectante, los rayos de luz impactan sobre la superficie y son redirigidos directamente hacia el conductor. Esta capacidad se debe al uso de microesferas de vidrio o prismas cúbicos en los materiales reflectantes, que reorientan la luz con una eficiencia superior a la de los reflectores tradicionales.

Componentes básicos de un retroreflectómetro

Un retroreflectómetro incorpora tres elementos fundamentales:

  • Fuente de luz LED, que emite el haz hacia la muestra a un ángulo normalizado (habitualmente 1,05° para marcas viales).

  • Fotodetector, que capta la cantidad de luz reflejada dentro de un ángulo específico de observación.

  • Procesador, que calcula el coeficiente de retrorreflexión (RL o RA) y lo muestra digitalmente.

Retroreflectómetro Delta

Esquema de medición

El proceso de medición simula una situación real de visibilidad nocturna:

  • 1

    El dispositivo emite luz a una superficie desde un ángulo determinado (ángulo de iluminación).

  • 2

    La superficie retrorreflectante devuelve parte de esa luz hacia el aparato (ángulo de observación).

  • 3

    El sensor registra la luz devuelta y calcula el valor de retrorreflexión en unidades de milicandelas por lux por metro cuadrado (mcd/lx·m²).

Este valor es comparado con los estándares definidos por normativas europeas como la EN 1436, permitiendo verificar si una marca vial o señal cumple los requisitos mínimos de visibilidad.

Aplicaciones profesionales de un retrorreflectómetro

El uso de retrorreflectómetros es clave en múltiples sectores vinculados a la seguridad vial, la señalización y la prevención de riesgos laborales. Gracias a su capacidad de medición precisa, estos dispositivos permiten garantizar la calidad y eficacia de los materiales retrorreflectantes en diferentes aplicaciones profesionales.

Control de marcas viales

Uno de los usos más comunes del retrorreflectómetro es en la evaluación del rendimiento óptico de las líneas de carretera. Los servicios de mantenimiento utilizan estos equipos para verificar que las marcas viales conservan su visibilidad nocturna, cumpliendo con los niveles de retrorreflexión exigidos por normativas como la UNE-EN 1436.

Verificación de señalización vertical

En señales de tráfico, paneles informativos o balizas, medir el nivel de retrorreflexión es crucial para asegurar que sean visibles en condiciones adversas. Con un retrorreflectómetro vertical es posible validar que los materiales empleados (como vinilos o láminas retrorreflectantes) cumplen con la normativa UNE 135340.

Evaluación de ropa de alta visibilidad

Las prendas utilizadas por operarios, técnicos o personal de emergencia deben ofrecer visibilidad óptima de día y de noche. Los retrorreflectómetros permiten comprobar el rendimiento de las cintas reflectantes de conformidad con la norma EN ISO 20471.

Inspección de matrículas y placas reflectantes

Otro campo de aplicación es el control de calidad en matrículas y placas de vehículos. Un retrorreflectómetro verifica que la señal luminosa sea devuelta con suficiente intensidad, lo que es vital para la identificación del vehículo por la noche o bajo condiciones de baja visibilidad.

Supervisión en zonas de obras

En entornos de trabajo temporal, como zonas de obras en carretera, estos dispositivos ayudan a validar rápidamente la eficacia de elementos reflectantes colocados en barreras, conos, vallas u otros elementos de seguridad.

En todos estos ámbitos, el retrorreflectómetro se convierte en una herramienta imprescindible para los profesionales que buscan garantizar la seguridad y el cumplimiento normativo en sus proyectos.

Modelos de retrorreflectómetros disponibles en T2S Ibérica

En T2S Ibérica ofrecemos una gama completa de retrorreflectómetros desarrollados con tecnología avanzada, orientados a cubrir las distintas necesidades de los profesionales del sector vial, señalización y prevención. Nuestros equipos destacan por su precisión, robustez, facilidad de uso y cumplimiento de normativas internacionales.

A continuación, te presentamos algunos de los modelos más destacados de nuestro catálogo:

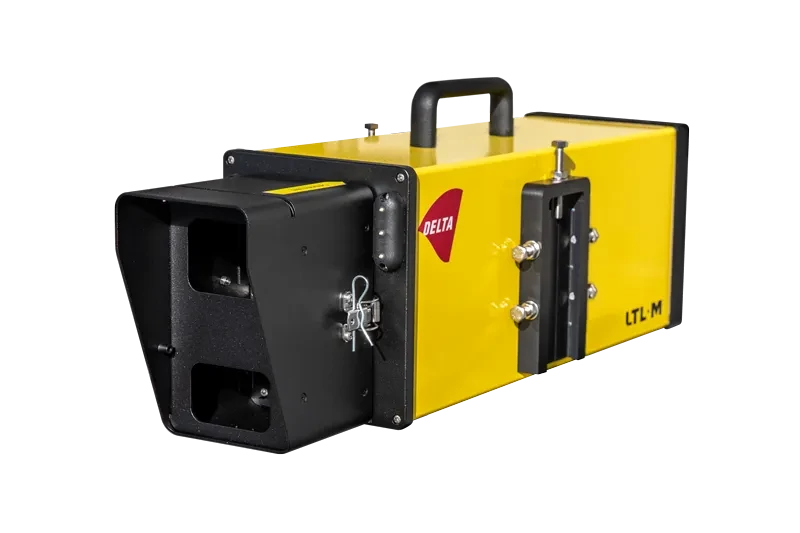

Retrorreflectómetro LTL-M

Un dispositivo portátil y económico, ideal para mediciones puntuales de retrorreflexión en marcas viales horizontales. Gracias a su tamaño compacto y su batería integrada, es perfecto para inspecciones rápidas en campo.

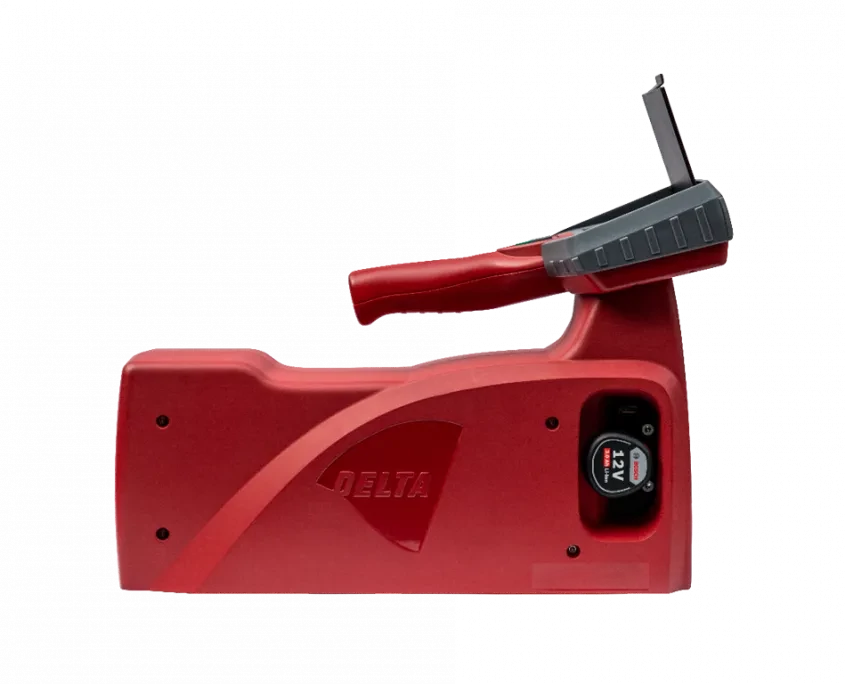

Retrorreflectómetro LTL3000

Diseñado para la medición en superficies horizontales como marcas viales. Ofrece lecturas precisas de RL (luz reflejada) y cumple con la normativa EN 1436. Su interfaz intuitiva permite trabajar cómodamente incluso en condiciones exigentes.

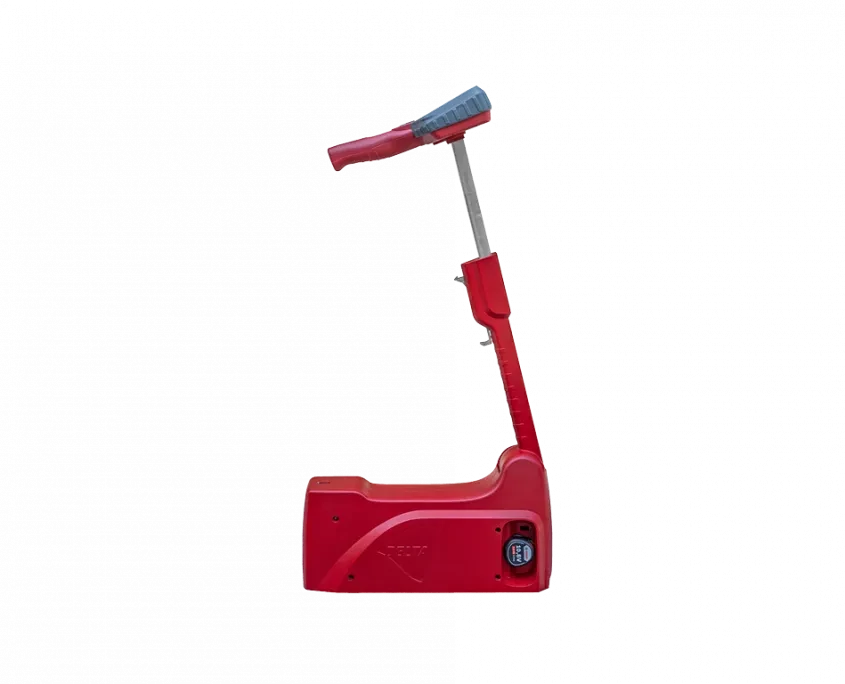

Retrorreflectómetro LTL3500

Una evolución del modelo anterior con conectividad avanzada y opciones de geolocalización y almacenamiento. Ideal para tareas de mantenimiento y auditorías en red vial, con resultados exportables para informes técnicos.

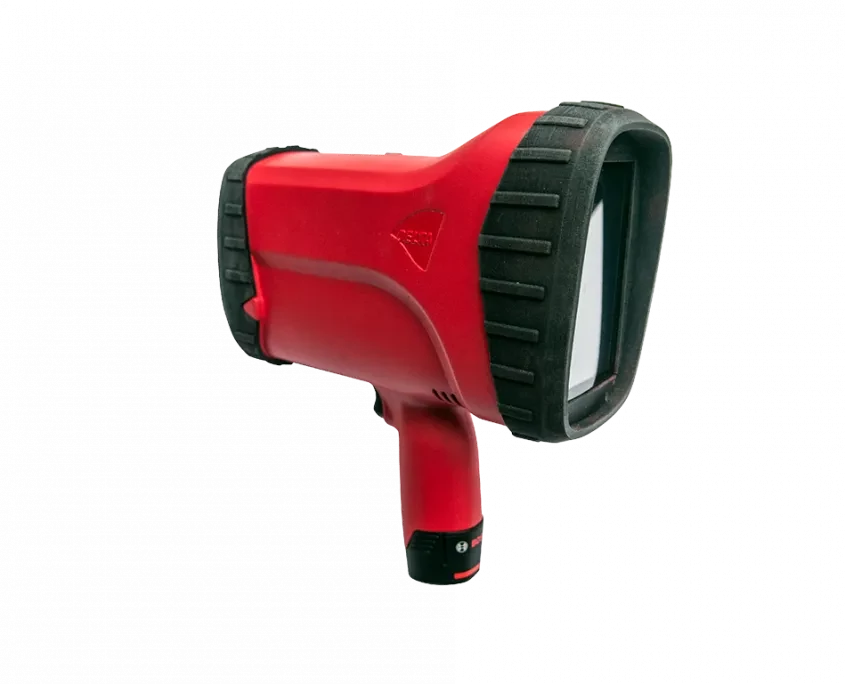

Retrorreflectómetro RetroSign GRX

Especializado en mediciones verticales. Permite evaluar el rendimiento retrorreflectante de señales de tráfico, placas y matrículas. Este modelo incorpora cámaras y sensores ópticos de alta precisión, con capacidad para múltiples ángulos de medición y control de diferentes tipos de láminas.

Todos estos equipos están validados por organismos acreditados como DANAK y cumplen con las principales normativas europeas e internacionales, lo que asegura mediciones fiables en cualquier entorno.

¿Por qué elegir los retrorreflectómetros de T2S Ibérica?

La elección de un retrorreflectómetro no solo debe basarse en la medición precisa, sino también en la garantía de que el equipo sea fiable, fácil de usar y compatible con los estándares técnicos exigidos. En T2S Ibérica trabajamos con los mejores fabricantes del mercado para ofrecer soluciones integrales en medición de retrorreflexión, tanto para señalización horizontal como vertical.

Ventajas de nuestros equipos:

  • Precisión certificada: Todos los modelos están calibrados y verificados según los criterios más exigentes, garantizando resultados repetibles y trazables.

  • Interfaz intuitiva y conectividad: Los retrorreflectómetros de última generación como el LTL3500 y RetroSign GRX incorporan pantallas táctiles, opciones de exportación de datos y geolocalización para facilitar los informes técnicos y el control documental.

  • Versatilidad de aplicación: Disponemos de modelos especializados para señalización horizontal, vertical, ropa de alta visibilidad y control de calidad en materiales retrorreflectantes.

  • Robustez y autonomía: Diseñados para su uso en condiciones reales de trabajo, con resistencia a la intemperie, batería de larga duración y estuches de transporte resistentes.

  • Soporte técnico y asesoramiento: Nuestro equipo comercial está preparado para ayudarte a elegir el modelo que mejor se adapte a tus necesidades, ya seas empresa de mantenimiento vial, entidad pública, consultora o fabricante de señalización.

Si deseas obtener más información técnica o un presupuesto personalizado, contacta con nosotros a través de nuestro formulario web o llámanos directamente al +34 93 848 05 68. En T2S Ibérica te ayudamos a garantizar la seguridad y visibilidad en cada proyecto.

FAQs

Un retroreflectómetro mide el nivel de retrorreflexión de una superficie, es decir, su capacidad para devolver la luz hacia la fuente emisora, como los faros de un vehículo. Este valor se expresa en candelas por lux por metro cuadrado (cd/lx·m²) y es esencial para determinar si una señal, marca vial o prenda de alta visibilidad cumple con las normativas vigentes de seguridad visual nocturna.

Un retroreflectómetro horizontal está diseñado para medir la retrorreflexión en superficies planas como las marcas viales, mientras que un retroreflectómetro vertical se utiliza para evaluar señales de tráfico, matrículas, placas o tejidos reflectantes colocados en posición vertical. Cada tipo simula diferentes ángulos de observación y geometrías de iluminación, según el uso real en carretera.

Las mediciones realizadas con retroreflectómetros se utilizan para verificar el cumplimiento de normativas como la EN 1436 (marcas viales), la EN 12899-1 y UNE 135340 (señalización vertical), o la ISO 20471 (ropa de alta visibilidad). Cumplir con estas normativas garantiza que los materiales ofrecen una visibilidad adecuada en condiciones de poca luz o de noche.

Estos equipos son fundamentales para técnicos de mantenimiento vial, empresas de conservación de carreteras, fabricantes de señalización, consultoras especializadas, departamentos de prevención de riesgos laborales y organismos públicos encargados de la seguridad vial. Permiten comprobar la efectividad visual de los elementos retrorreflectantes y realizar controles de calidad precisos.

En T2S Ibérica disponemos de una gama completa de retroreflectómetros, como el LTL-M, el LTL3000, el avanzado LTL3500, el RetroSign GRX y el medidor de espesor de pintura para marcas viales. Cada uno está adaptado a diferentes tipos de medición y condiciones de uso, con tecnologías de última generación que garantizan fiabilidad, conectividad y facilidad de manejo.
